Mạng Internet là hệ thống thông tin toàn cầu. Gồm các mạng máy tính được liên kết với nhau. Hệ thống này truyền thông tin theo kiểu nối chuyển gói dữ liệu (packet switching).
Dựa trên một giao thức liên mạng đã được chuẩn hóa (giao thức IP).
Các thiết bị điện tử, viễn thông mà chúng ta sử dụng hằng ngày như: laptop, điện thoại, camera quan sát không dây,…
Muốn kết nối và hoạt động được thì trước tiên phải cấu hình với thiết bị mạng của nhà mạng cung cấp.
Ở bài viết này, SkyCamera sẽ gửi đến các bạn hướng dẫn cấu hình nhanh Internet với 3 tình huống cơ bản. Mời các bạn đón xem:

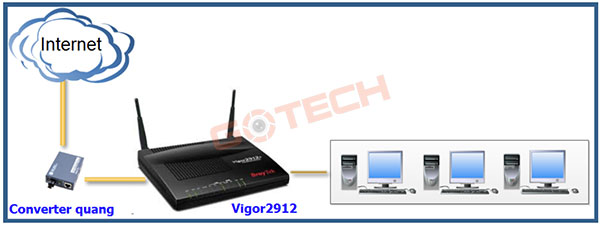

Tình huống 1: PPPoE với Username và Password
– CTY có một đường truyền cáp quang.
– Nhà mạng đã cho mượn Converter quang và router
– Router đó không đáp ứng được nhu cầu và cần thay thế bằng Vigor2912.
Bước 1: Chuẩn bị
- Username và Password của đường truyền (Trong hợp đồng)
- Vlan ID của đường truyền (Nếu có – Trong hợp đồng)
- Nối cáp mạng từ converter quang vào cổng W1 trên Vigor2912
- Nối cáp mạng từ cổng P3 của Vigor2912 và cổng LAN của máy tính
Bước 2: Đăng nhập vào giao diện web của Vigor: http://192.168.1.1 với user: admin / password: admin (Mặc định).
Bước 3: Cấu hình internet

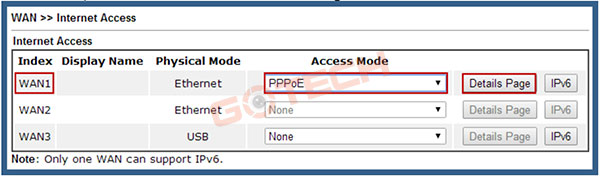

- Vào WAN >> Internet Access

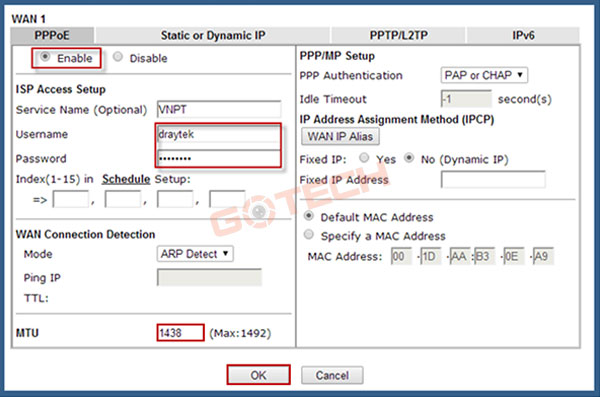

- Ở WAN 1: Chọn Access Mode là PPPoE và nhấn Details Page
- Ở Tab PPPoE : chọn Enable
- Username : (Hỏi nhà cung cấp)
- Password : (Hỏi nhà cung cấp)
- MTU : 1438 hoặc hỏi nhà cung cấp
- Nhấn OK
- Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor >> Nhấn OK

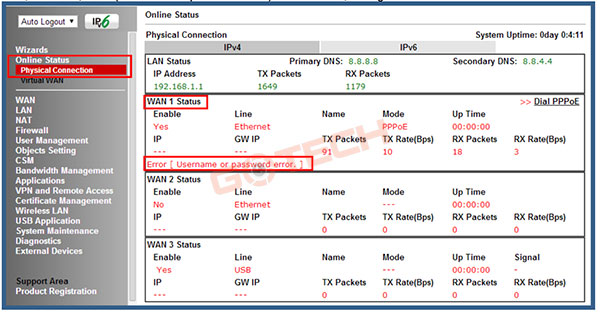

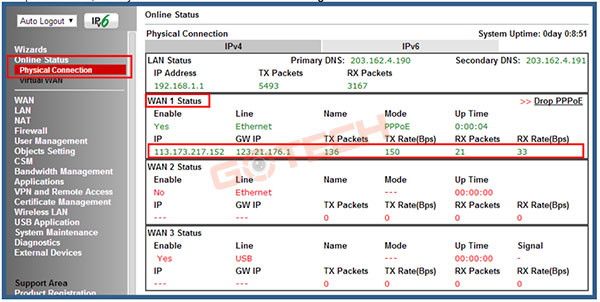

– Sau khi đăng nhập lại Vigor, vào Online Status >> Physical Connection sẽ hiện thông tin về cổng WAN1
+ Hiện màu xanh: có đầy đủ IP WAN >> Cấu hình thành công.
+ Hiện màu đỏ: Error (Username or password error) >> Kiểm tra lại thông tin
XEM THÊM: Cách mở cổng modem Viettel F608/F600W

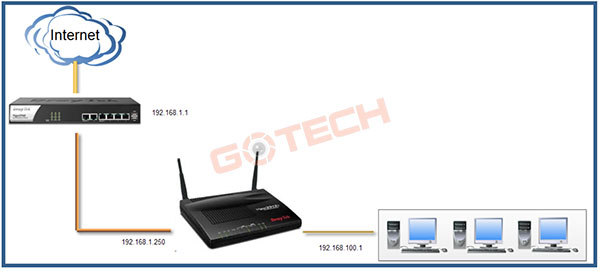

Tình huống 2: Static IP – CTY có một đường truyền cáp quang.
– Nhà mạng đã cho mượn Converter quang và Router
– Bạn không muốn bỏ Router đó và chỉ muốn kết nối thêm Vigor2912 vào.
Bước 1: Chuẩn bị
- Kiểm tra lớp mạng hiện tại của Router đang chạy và chọn một IP chưa được sử dụng. (Ví dụ: Router đang chạy có lớp mạng 192.168.1.1 và IP 192.168.1.250 chưa sử dụng)
- Chọn một lớp mạng cho Vigor2912. Và phải khác với lớp mạng của Router đang chạy (Ví dụ: 192.168.100.1)
- Nối cáp mạng từ cổng LAN của Router đang chạy vào cổng W1 trên Vigor2912
- Nối cáp mạng từ cổng P3 của Vigor2912 và cổng LAN của máy tính
Bước 2: Đăng nhập vào giao diện web cùa Vigor: http://192.168.1.1 với user: admin / password: admin (Mặc định)
Bước 3: Thay đổi IP LAN thành 192.168.100.1

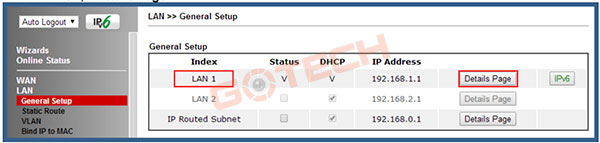

– Vào LAN >> General Setup
– Ở LAN 1: Chọn Details Page

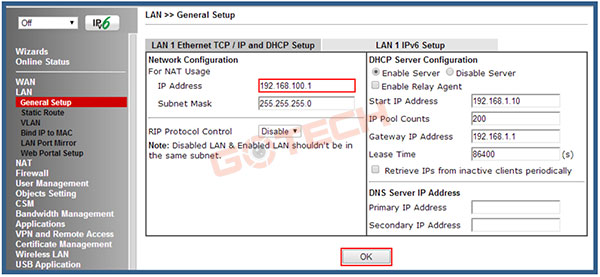

– IP Address : Địa chỉ IP LAN của Vigor
– Bạn có thể thay đổi cho phù hợp với mạng LAN hiện tại là 192.168.100.1
– Nhấn OK
– Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor >> Nhấn OK
– Sau khi Vigor khởi động lại bạn có thể sử dụng Vigor với IP mới là 192.168.100.1
Bước 4: Cấu hình cổng WAN1

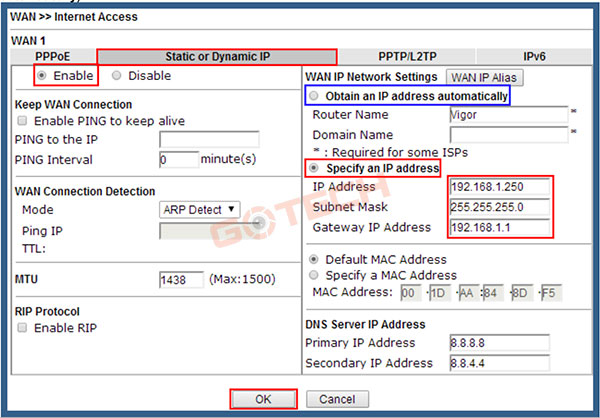

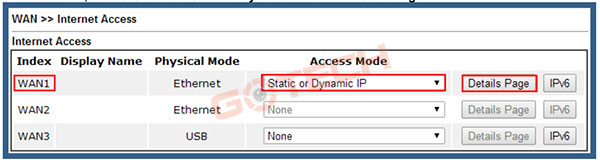

– Vào WAN >> Internet Access
– Ở WAN 1: Chọn Access Mode là Static or Dynamic IP và nhấn Details Page
– Ở Tab Static or Dynamic IP : chọn Enable
– Chọn Specify an IP Address
– IP Address : 192.168.1.250
– Subnet Mask : 255.255.255.0 (Giống với LAN của Router đang chạy)
– Gateway IP Address : 192.168.1.1 (IP LAN của Router đang chạy)
– Nhấn OK
– Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor >> Nhấn OK
(Trong trường hợp muốn cổng WAN của Vigor2912 nhận IP động do Router đang chạy cấp. Chọn Obtain an IP address automatically)

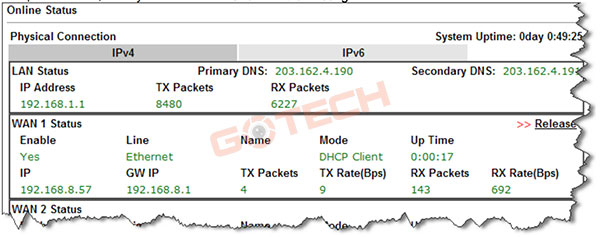

– Sau khi đăng nhập lại Vigor, vào Online Status >> Physical Connection sẽ hiện thông tin về cổng WAN1
+ Hiện màu xanh: có đầy đủ IP WAN >> Cấu hình thành công

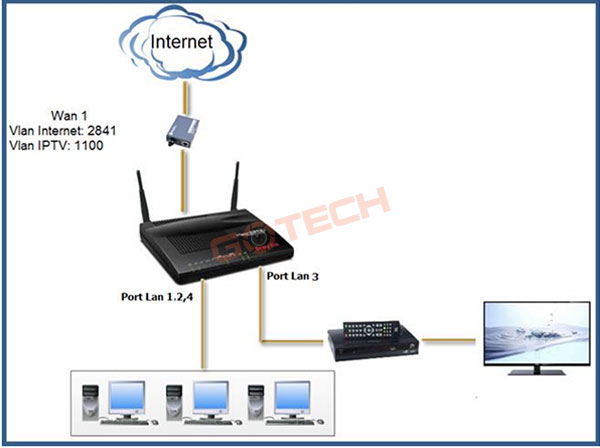

Tình huống 3: Cấu hình Internet có sử dụng IPTV
– CTY có một đường truyền cáp quang kèm theo dịch vụ IPTV sử dụng setop box
– Nhà mạng đã cho mượn Converter quang và router
– Router đó không đáp ứng được nhu cầu và cần thay thế bằng Vigor2912.
Bước 1: Chuẩn bị
- Username và Password của đường truyền (Trong hợp đồng).
- Vlan ID của đường truyền (Trong hợp đồng)
- Vlan ID của IPTV (Trong hợp đồng)
- Nối cáp mạng từ converter quang vào cổng W1 trên Vigor2912
- Nối cáp mạng từ cổng P4 của Vigor2912 và cổng LAN của máy tính
Bước 2: Đăng nhập vào giao diện web cùa Vigor: http://192.168.1.1 với user: admin / password: admin (Mặc định)
Bước 3: Cấu hình internet

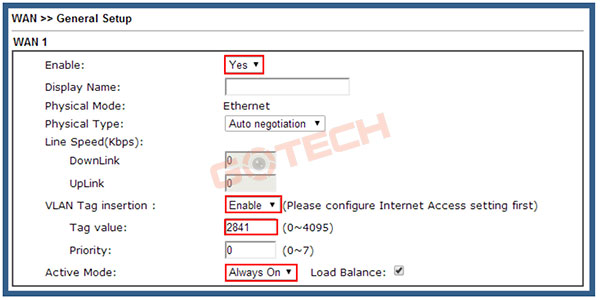

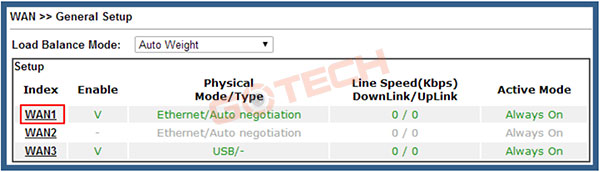

– Vào WAN >> Genaral Setup
– Nhấn vào WAN1
– Enable : chọn Yes
– VLAN Tag insertion : chọn Enable
– Tag value : 2841 (Vlan ID của Internet – hỏi nhà cung cấp internet)
– Active Mode : Always On
– Nhấn OK Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor . BỎ QUA THÔNG BÁO NÀY và làm tiếp các bước bên dưới
– Vào WAN >> Internet Access

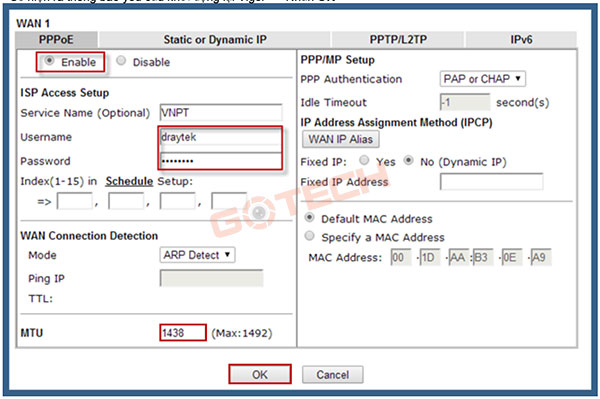

– Ở WAN 1: Chọn Access Mode là PPPoE và nhấn Details Page
– Ở Tab PPPoE : chọn Enable
– Username : (Hỏi nhà cung cấp) – Password : (Hỏi nhà cung cấp)
– MTU : 1438 hoặc hỏi nhà cung cấp
– Nhấn OK
– Sẽ hiện ra thông báo yêu cầu khởi động lại Vigor >> Nhấn OK
– Sau khi đăng nhập lại Vigor, vào Online Status >> Physical Connection sẽ hiện thông tin về cổng WAN1
+ Hiện màu xanh: có đầy đủ IP WAN >> Cấu hình thành công
Bước 4: Cấu hình IPTV cho port Lan 3
– Vào WAN >> Multi-VLAN
– Nhấn vào “8” ở cột Channel
– Multi-VLAN Channel 8 : chọn Enable
– WAN Type : WAN1 (cổng WAN kết nối với đường truyền có IPTV)
– VLAN Tag : 2841 (Vlan ID của IPTV – hỏi nhà cung cấp internet)
– Bridge mode : chọn Enable
– Physical Members : Chọn P3 (port LAN sẽ nối với setop box chạy IPTV; Có thể chọn thêm P1,2)
– Nhấn OK
Bước 5: Kiểm tra IPTV
– Nối cáp mạng máy tính với port LAN 3 và kiểm tra xem đã nhận được IP do server VoD cấp xuống hay không
– Chạy VLC kiểm tra luồng Multicast của LiveTV.
Lời kết
Trên đây SkyCamera đã hướng dẫn xong cho các bạn về cách cấu hình nhanh Internet. Hy vọng rằng qua bài viết này, các bạn đã có thể tự mình cấu hình mạng cho việc sử dụng ở nhà hoặc nơi làm việc của mình.
Chúc các bạn thành công!
