Hướng dẫn sử dụng nhanh Vigor2960/300B/3900

Hiện nay nhu cầu sử dụng Internet trên thế giới nói chung, và Việt Nam nói riêng đang cực kỳ phổ biến. Đến mức chúng đi đâu cũng có thể dễ dàng kết nối các thiết bị điện tử để truy cập mạng.

Ở các công trình, địa điểm vừa và nhỏ như: văn phòng làm việc, shop, nhà ở,… với công năng sử dụng vừa đủ. Thì chúng ta chỉ cần router wifi là có thể sử dụng được.

Tuy nhiên đối với các công trình cỡ lớn đến rất lớn như: tòa nhà hành chính, siêu thị, cao ốc,… Thì phải sử dụng đến các thiết bị mạng như Vigor2960/300B/3900,… mới có thể chịu tải nhiều user cùng lúc được.

Ở bài viết này, SkyCamera sẽ Hướng dẫn sử dụng nhanh Vigor2960/300B/3900 cho các bạn. Hướng dẫn này rất chi tiết, mời các bạn cùng xem sau đây:

Phần 1: Cấu hình Internet

Bước 1: Jack cắm nguồn và công tắc nằm ở mặt sau của thiết bị. Cấp nguồn cho thiết bị vào Jack cắm nguồn và chuyển công tắc về vị trí I. Đợi khoảng 2 phút để thiết bị hoàn tất quá trình khởi động

huong-dan-su-dung-nhanh-vigor2960-300b-3900

Bước 2: Kết nối đường truyền internet vào cổng GigaWAN1. Kết nối máy tính với cổng GigaLAN1. Máy
tính ở chế độ nhận địa chỉ IP động.

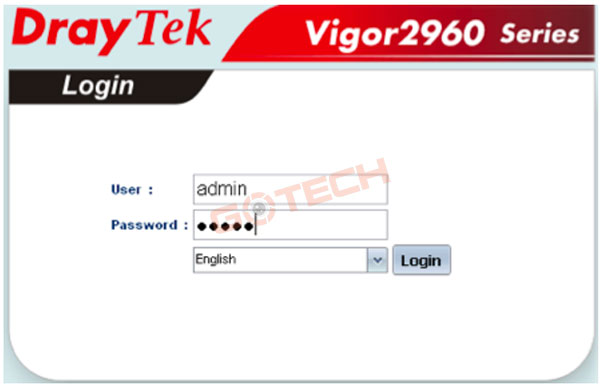

Mở trình duyệt web và truy cập vào giao diện cấu hình thông qua địa chỉ: http://192.168.1.1

  • User: admin
  • Password: admin

*** Nếu bạn không thể truy cập vào giao diện cấu hình của thiết bị ở bước này. Vui lòng xem hướng dẫn reset thiết bị ở cuối tài liệu này

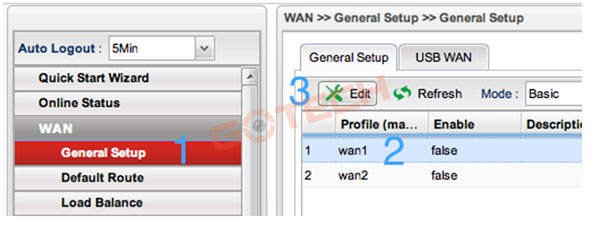

Vào WAN => General Setup. Chọn WAN1 chọn Edit

huong-dan-su-dung-nhanh-vigor2960-300b-3900-1

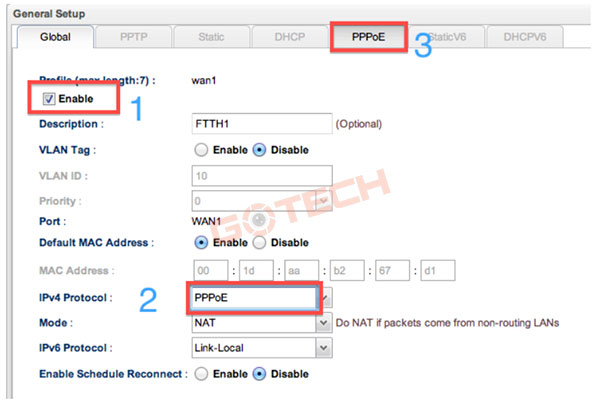

Bước 3a. Kết nối WAN kiểu PPPoE.

Thường dùng khi WAN1 kết nối trực tiếp với đường truyền FTTH. Hoặc với modem ADSL đang chạy ở chế độ Bride Mode.

  • Chọn Enable (1)
  • IPv4 Protocol chọn PPPoE (2)
  • Chọn PPPoE (3)

huong-dan-su-dung-nhanh-vigor2960-300b-3900-2

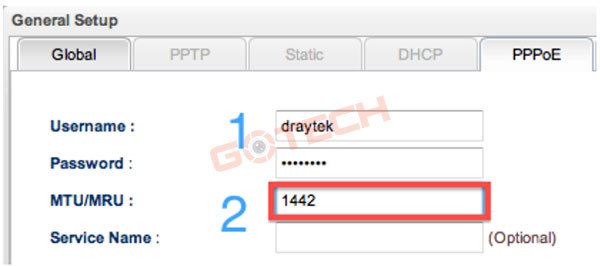

Điền thông tin Username và mật khẩu đường truyền của bạn vào ô Username và Password. Xem trong hợp đồng hoặc liên hệ với nhà mạng của bạn để lấy thông tin này.

huong-dan-su-dung-nhanh-vigor2960-300b-3900-3

Chọn Apply để lưu cấu hình

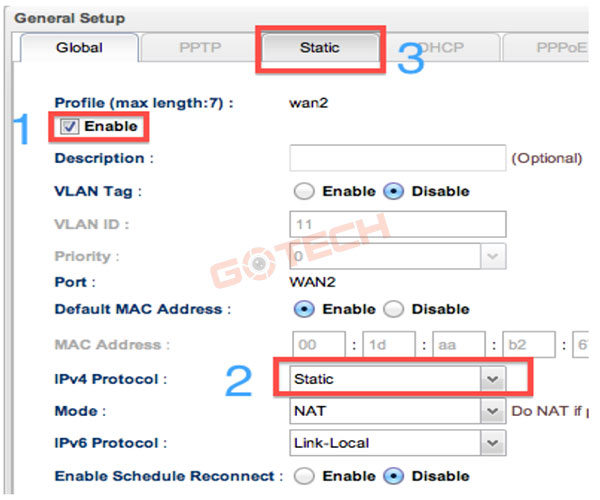

Bước 3b. Kết nối WAN kiểu Static. Thường dùng khi WAN1 đứng sau 1 modem khác.

  • Chọn Enable (1)
  • IPv4 Protocol chọn Static (2)
  • Chọn Static (3)

huong-dan-su-dung-nhanh-vigor2960-300b-3900-4

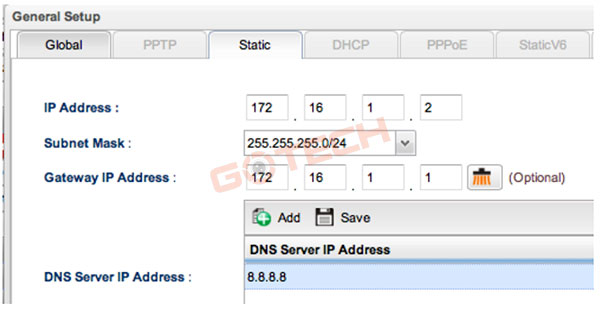

  • Khai báo địa chỉ IP
  • Subnet Mask
  • Default Gateway
  • DNS

Và nhấn Apply để lưu cấu hình.

huong-dan-su-dung-nhanh-vigor2960-300b-3900-5

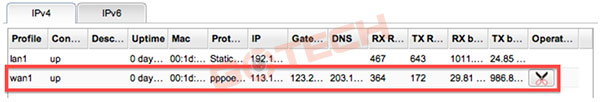

Vào mục Online status để kiểm tra trạng thái kết nối. Nếu thấy UP là đã có thể truy cập internet được.

huong-dan-su-dung-nhanh-vigor2960-300b-3900-6

XEM THÊM: Hướng dẫn cấu hình nhanh Internet

Phần 2: Cấu hình NAT để mở port cho Camera, web, mail server

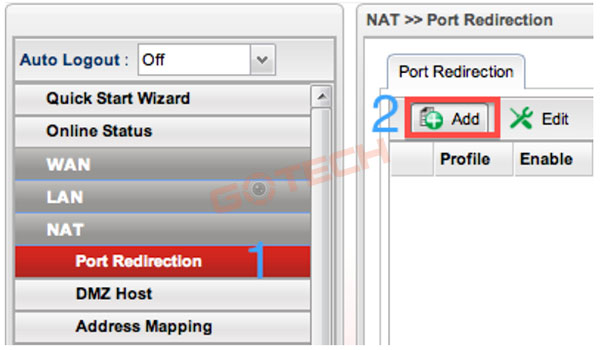

Để NAT 1 dịch vụ nào đó thì bạn hãy vào mục NAT >> Port Redirection và chọn Add

huong-dan-su-dung-nhanh-vigor2960-300b-3900-7

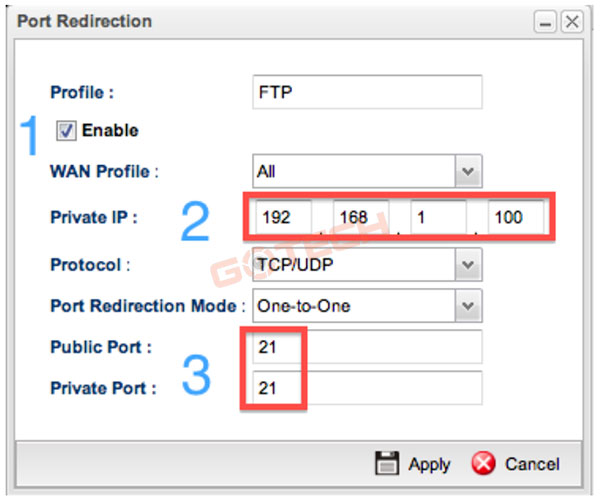

  • Chọn Enable
  • Profile: đặt tên
  • Nhập IP của server vào ô Private IP
  • Điền port cần NAT vào ô Public Port
  • Điền lại 1 lần nữa vào ô Private Port
  • Apply

VD: Giả sử cần NAT port FTP (3) về server có ip 192.168.1.100 (2) thì ta khai báo như hình bên. Một số port dịch vụ thông dụng:

  • FTP: 21
  • HTTP: 80
  • Remote desktop: 3389

huong-dan-su-dung-nhanh-vigor2960-300b-3900-8

Phần 3: Quản lý thiết bị.

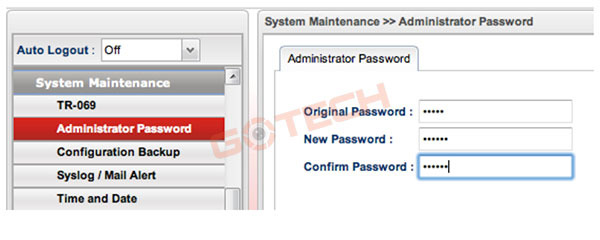

Vào mục System Maintenence. Đổi mật khẩu RouterVào Administrator Password

  • Original Password:admin
  • New Password: mật khẩu mới
  • Confirm Password: mật khẩu mới

huong-dan-su-dung-nhanh-vigor2960-300b-3900-9

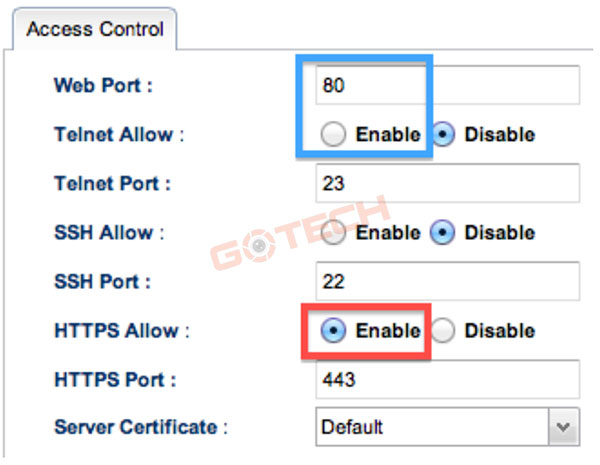

Cho phép truy tập từ xa

Vào Access Control, muốn cho phép quản lý từ xa với giao thức nào thì chọn Enable ở giao thức đó.

Thay đổi cổng quản lý

Để thay đổi cổng quản lý thì ta thay đổi thông số Port tương ứng. VD: muốn đổi port quản lý Web thành 8080
thì ta sửa thông số Web Port thành 8080. Sau khi thay đổi thì phải truy cập bằng cổng mới

  • http://192.168.1.1:8080
  • Nếu truy cập bằng http://192.168.1.1 sẽ không vào được Router nữa. Tương tự đối với các dịch vụ khác.

huong-dan-su-dung-nhanh-vigor2960-300b-3900-11

Cho phép ping địa chỉ WAN

Mặc định tất cả các dòng Router DrayTek đều không cho phép ping ip wan của nó. Để cho phép ping IP wan chúng ta chọn Enable ở mục Allow Ping from WAN.

huong-dan-su-dung-nhanh-vigor2960-300b-3900-12Sao lưu cấu hình

Sau khi đã hoàn tất việc cấu hình cho Router thì việc sao lưu cấu hình là rất cần thiết. Việc sao lưu cấu hình sẽ giúp người quản trị giảm thiểu việc mất kết nối khi có sự cố sảy ra.

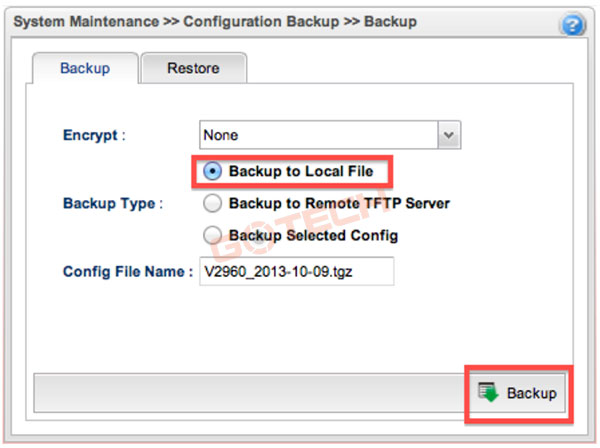

Việc sao lưu rất đơn giản và chỉ mất 1 phút để thực hiện. Vào mục Configuration Backup Chọn Backup to Local File.

Chọn Backup Trình duyệt sẽ tự động tải về 1 tập tin cấu hình với dạng TenTB_ngay.tgz. Hãy cất tập tin này ở nơi an toàn

huong-dan-su-dung-nhanh-vigor2960-300b-3900-13

Phục hồi cấu hình

Khi có sự cố sảy ra: cấu hình sai làm , thiết bị vừa được đưa đi bảo hành về. Ai đó đã reset làm mất hết
cấu hình v.v…

Lúc này cách nhanh nhất để hệ thống hoạt động bình thường lại là dùng file backup đã lưu khi sao lưu cấu hình. Vào Configuration Backup>>Restore

  • Chọn Restore Setting via Local Config File
  • Kích chọn Choose Files: chọn tập tin đã backup trước đây
  • Chọn Restore

Chọn OK để thiết bị khởi động lại và kích hoạt các cấu hình đã lưu.

Phần 4: Reset thiết bị về mặc định

Trong trường hợp bạn không truy cập được vào thiết bị và muốn reset về mặc định. Để có thể truy cập vào thiết bị và tiến hành Restore từ bản backup đã lưu. Hoặc cấu hình lại từ đầu theo tài liệu này thì hãy làm
như sau:

  • Tìm 1 vật nhỏ (ngòi bút bi, ghim kẹp giấy v.v…)
  • Rút tất cả cáp mạng và cáp USB ra khỏi thiết bị (nếu có)
  • Tìm nút reset ở mặt trước của thiết bị (Kế bên cổng USB hoặc hệ thống đèn LED)
  • Bật nguồn thiết bị, đợi 2 phút để thiết bị khởi động xong
  • Nhấn giữ nút Reset liên tục 10 giây, sau đó buông ra, thiết bị sẽ tự
  • Đợi quá trình Reset hoàn tất, thông thường mất khoảng 5 phút cho việc xoá toàn bộ cấu hình và khởi động lại
  • Kết nối máy tính với cổng GigaLAN1 và truy cập vào địa chỉ ip http://192.168.1.1
  • Username: admin
  • Password: admin

Lời kết

Trên đây SkyCamera đã hướng dẫn xong cho các bạn về sử dụng nhanh Vigor2960/300B/3900. Những thắc mắc cần tư vấn.

Xin vui lòng gọi qua Hotline: 0937 374 844, Hoặc email cho chúng tôi qua: info@skytechcamera.comXin cảm ơn!
